HTFA互感器伏安特性綜合測試儀

1.設計用途

設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。

2.參考標準

GB 1207-2006、GB 1208-2006

3.主要特征

•支持檢測CT和PT、單機輸出電壓0-2500V，電流0-1000A.

•滿足GB1207、GB1208等規程要求.

•無需外接其它輔助設備，單機即可完成所有檢測項目.

•自帶微型快速打印機、可直接現場打印測試結果.

•采用智能控制器，操作簡單.

•大屏幕液晶，圖形化顯示接口.

•按規程自動給出CT/PT（勵磁）拐點值.

•自動給出5%和10%誤差曲線.

•可保存3000組測試資料，掉電后不丟失.

•支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.

•小巧輕便≤22Kg，非常利于現場測試.

HTFA互感器伏安特性綜合測試儀

4.產品硬件結構

4.1．面板結構:

1 —— 設備接地端子

2 —— 顯示器標志

3 ——通訊口

4 —— 打印機

5 —— 液晶顯示器

6 —— 控制器

7 ——CT變比/極性試驗時，大電流輸出端口

8 —— CT變比/極性(角差/比差)試驗時，二次側接入端口

9 —— CT/PT伏安特性試驗時，電壓輸出端口；CT/PT負荷試驗端口

10 —— PT變比/極性（角差/比差試驗）時，一次側接入端口

11 —— PT變比/極性（角差/比差試驗）時，二次側接入端口

12 —— CT/PT直阻測試端口

13 —— 過流保護（功率）開關

14 —— 主機開關

15 —— 主機電源插座

16、17、18、19、20、21、——測試項目接線簡

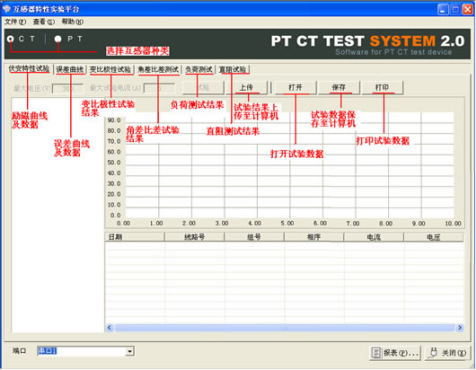

5.PC機操作軟件使用說明

5.1、將配套光盤放入計算機光驅中，解壓“軟件”至C盤根目錄，打開Execute文件夾，選擇“Dqsy”文件，即為互感器測試軟件。

5.2、將存儲試驗數據的U盤連接至計算機。

5.3、 打開“Dqsy”軟件（以CT為例），選擇互感器種類“CT”或“PT”。

5.4、選擇“上傳”，則將試驗數據上傳至計算機，每次可上傳四組試驗數據，繼續選擇“上傳”，可選擇另四組試驗數據。上傳結束，可根據需要選擇“伏安特性試驗”、“誤差曲線”、“變比極性試驗”、“角差比差測試”、“負荷測試”、“直阻測試”等選項。

5.5、 選擇“保存”選項，則以“HTML”格式保存相應試驗數據，用IE瀏覽器即可查看，非常方便。

5.6、  選擇“打印”選項，則以報表的形式顯示結果，方便打印。

5.7、  PT勵磁特性測試結果，請參考上述CT操作。
